項目概述：

由于架空電纜運行環境復雜，運行方式獨特，造成故障點查找困難、檢測與修復時間更長等問題。架空配電線路故障定位系統在故障發生之前快速檢測、定位架空輸配電線路短路、接地等故障的智能化系統，通過各類監測單元采集故障信號，結合通信與算法實現精準定位，能夠給出報警信息，提前采取處理措施消除故障隱患，避免永久故障發生時造成的突發停電和因電纜短路造成的火災等事故。以縮短搶修時間、提升供電可靠性，廣泛應用于6-220kV 架空線路。

項目應用:

通過對電纜接頭運行狀態進行監測，收集電纜接頭運行過程中的數據狀況，對其進行分析輸電線路及電纜在線監測和故障預警精確定位。

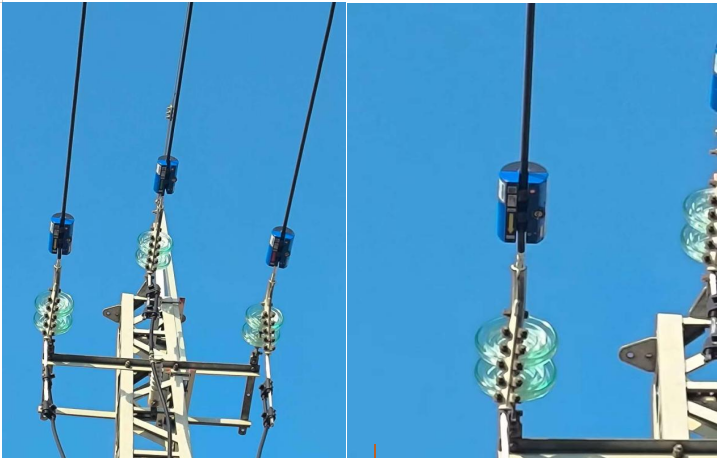

系統融合先進的現代行波雙端測距技術、故障檢測與診斷技術、無線通訊技術、云服務技術為一體，實現架空配電線路的在線監測及故障定位。定位裝置基于GPS/北斗20ns的守時精度，采集架空線故障信息以及高速暫態行波在線監測和電網拓?fù)浞治龅确椒?，高?span style="font-family: Calibri; font-size: 16px;">A/D25MHz轉換數字信息上傳至系統后臺，系統后臺經特有算法，分析架空線路絕緣狀況以及故障信息確定故障點位置。用戶可以靈活配置，實現對長短線路，架空-電纜混合線路，以及多分支線路的精準故障定位。

系統后臺采用B/S架構設計部署在云服務端，GIS地圖實時顯示監測線路運行狀態，電力運維人員可通過互聯網訪問查看故障信息和故障點精確位置，實時了解架空線路運行狀況信息，從而實現狀態檢修，大幅度提高電網自動化程度，保證電網的安全性和可靠性，實現無人值守，告警信息及工作狀態可通過發送短信息、APP 推送的方式至相關運維人員。系統裝置能夠適應惡劣的運行環境，為在運行中的架空配電線路故障查找提供可靠依據。
