隨著我國經濟的高速發展，國家基礎交通建設迅速擴張，其中穿越許許多多的油罐。油罐多，人員少，發生意外狀況知情晚，所以對油罐溫度監測提供實時溫度變化尤為必要，可以節約很多人力物力。

光纖測溫系統具有電絕緣、本征安全、不受電磁干擾等特性，所以它非常適合用于油罐火災預警監測。光纖測溫技術是當前國際最領先的廣泛式溫度在線監測手段，在國外已經取代傳統的線性感溫材料，在技術上已非常成熟、完善。

    本設計依據國家關于火災自動報警系統施工及驗收規范及工業自動化測控系統的設計技術規范，采用目前在工業界廣為使用并被證明是成功的分布式光纖測溫系統，以其結構先進、布線成本低、抗干擾能力強、運行安全可靠、擴充靈活方便的優越性能，在投資費用合理的前提下，實現油罐溫度過熱監測功能。實時監測油罐溫度，對溫度的異變及時進行預報，及時發現隱患，及時進行防范，防止發生重大事故或火災，以確保油罐安全。

本系統采用了當今先進的光電技術、通訊技術、微處理器技術、數字化溫度傳感技術。獨創設計的低溫、強電場、潮濕環境運行技術。該系統的開發研制均在油罐火災報警系統中國已經得到廣泛應用、攻關才得以完善，避免了高壓場合強大的電磁干擾，完整安全地把數據傳送至監測終端。因此，該系統是一種高可靠性的實時在線火災監測系統。

 二、系統介紹

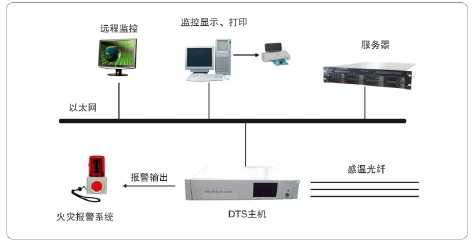

2.1系統簡圖

采用感溫光纜對油罐進行在線火災監測。

2.2系統運行目標

1、用感溫光纖和光纖監測解調儀對油罐表面環境的溫度進行實時監測；

2、報警區域可以任意劃分，可劃分的分區總數大于100個；

3、可對每個測溫區域設定預報警、火災報警和溫升速率報警；

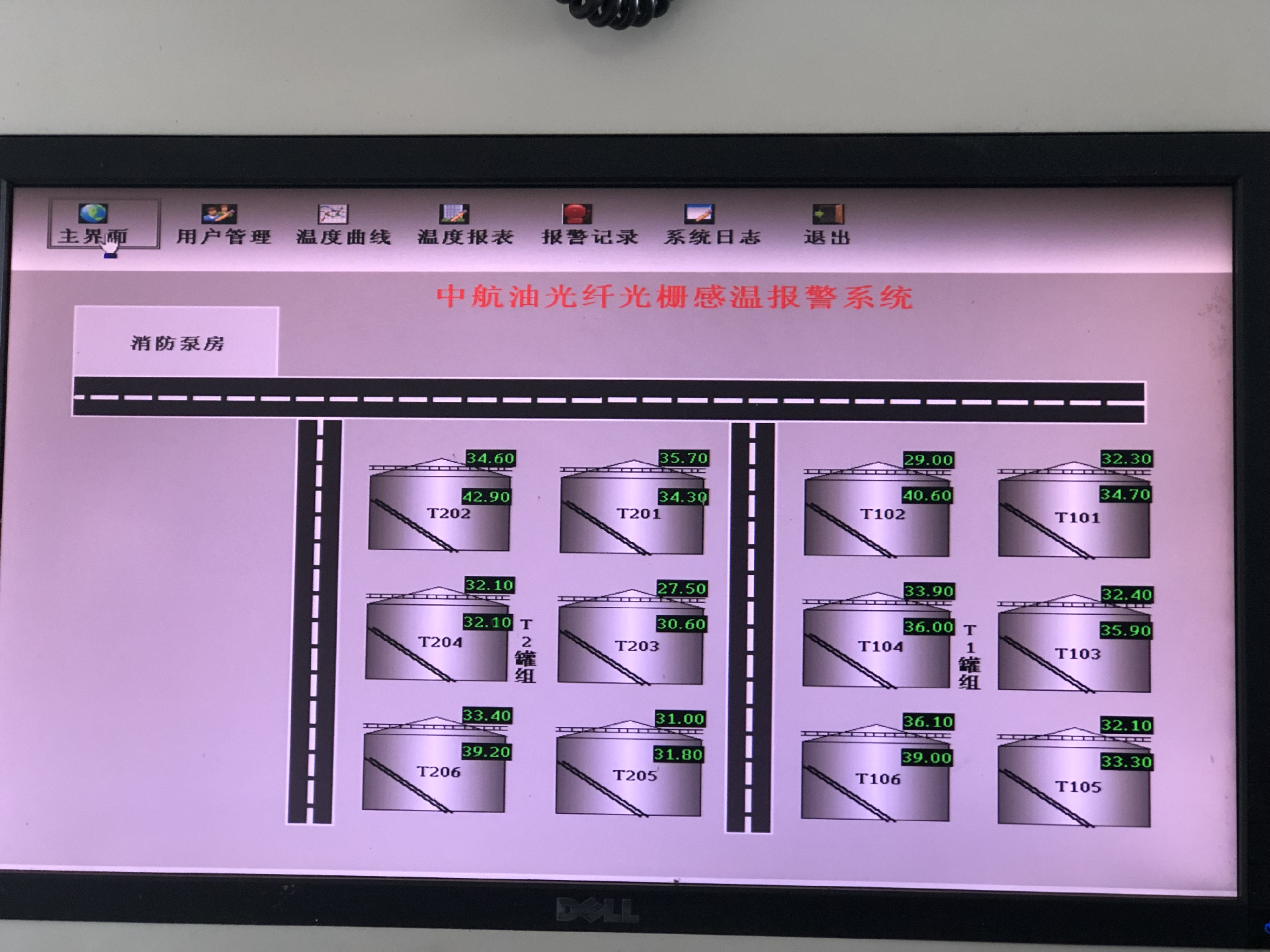

4、監測軟件正常顯示畫面為現場模擬分布圖，出現報警時自動切換至故障信號所在的分畫面，并顯示故障區域?qū)崟r溫度、曲線等；

5、能顯示每個區域的溫度情況、實時曲線、歷史曲線，可方便查詢?nèi)我粫r段歷史數據；

6、系統單通道掃描周期小于2秒；

7、系統可記錄三年內各測溫區域歷史數據；

8、系統具有良好的數據傳輸性能、抗電磁干擾性，能夠在高壓、潮濕及粉塵較多的環境下穩定可靠運行；

9、發生報警時包含界面提示、聲音報警和火災報警主機聯動；

10、系統準確運行時間10年以上；

 2.3光纖測溫光學原理

光通過光纖傳輸過程中會產生拉曼散射，散射光按其波長可分為如下兩種：

(1) Stokes反射光，其波長大于入射光波長；

(2) Antistokes反射光，其波長小于入射光波長。

其中Stokes反射光的強度僅取決于傳輸介質的結構，但和傳輸介質的溫度無關；而Antistokes反射光的強度不僅取決傳輸介質的結構，而且取決于傳輸介質的溫度。因此，通過比較二種反射光的強度可計算出光纖的溫度。

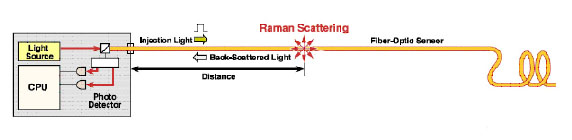

 2.4光纖解調儀工作原理

激光器產生一束激光，通過光學模塊調制后入射測溫光纖中，光纖中反射回的拉曼光通過光譜分離模塊分解成不同波長的Stokes反射光和Antistokes反射光，該二束光照射在光電轉換元件上產生與其強度對應的電信號，通過對該電信號進行處理和對比計算得出溫度沿光纖的分布曲線。

同時，由于光在光纖中傳播的速度為一常數，通過測量光束返回的時間，就可以準確定位出在什么地方發生事故。

2.5監測解調儀性能指標

? 溫度測量范圍：-40℃—120℃（采用特殊光纖可擴展至800℃）

? 測溫長度：1000m，2000m，4000m，8000m

? 測溫精度：<±1℃

? 溫度分辨率：0.5℃（顯示數據分辨率：0.1℃）

? 光纖通道： 1， 2， 4,  8

? 定位精度：自由展開光纖： <1m，

? 采樣速率（空間采樣間隔）：100MHz （1.0m）

? 光纖接口：FC/APC

? 測溫光纖：多模62.5/125

? 測量時間：<10s/周期、<12s/周期、<18s/周期

? 數據接口：RS232

? 要求測溫光纖損耗：<3dB/km @ 850nm

? 電源：220V, 50Hz

? 主機工作環境：溫度 0℃～40℃

? 濕度 <80%（無冷凝）

2.6測溫光纖介紹

? 外套：丙烯酸脂，阻燃，抗拉強度不超過1000N，抗壓強度不超過3000N

? 纖維 ：GI 62.5/125 um

? 感溫范圍：–40℃～+300℃

? 外徑： 3mm

? 使用壽命>30年

后臺控制主機

? 在液晶顯示器上實現系統操作、調試、參數設置、圖形界面顯示、數據處理（保存／查詢／導入導出等）、通信、網絡、打印功能，預留ＶＧＡ接口

? 帶電源顯示、系統故障顯示、光纖故障顯示、溫度報警和音響報警等

? I/O接口（接口數量及兼容性應滿足工程要求并留有25%擴充余地）

? ＲＳ232/ＲＳ485：用于繼電器箱的擴展，周邊設備的連接（如ＦＡＳ、ＧＰＳ、ＳＣＡＤＡ等），采用ＭＯＤＢＵＳ協議、ＡＳＣ碼等協議

? ＲＪ45：可直接連接用戶的局域網或以太網，進行數據共享，可用于Internet接入網關；特殊環境下，該系統主機可兼當一個網絡的小型服務器，并具有防火墻功能，支持ＴＣＰ／ＩＰ協議或其他通用協議，速率至少１００Ｍ／Ｓ

? ＵＳＢ接口：可連接鼠標、鍵盤、U盤、打印機、GPS或其他接口轉換器等

? CRT/VGA接口：可外接大的顯示屏

2.7 系統特性及主要優勢

◆  溫度的實時在線監測，做到早期預警，防患未燃。

◆  高安全可靠性：采樣光波信號，免受高壓環境下強電磁干擾，數據穩定可靠。 另外，光纖本身絕緣，不導電，能充分保障操作人員人身安全。

◆  環境適應性好：光纖主要成分為石英，性能十分穩定，耐水浸，耐酸堿腐蝕，使用壽命長達30年。

◆  系統性能優異：測溫精度一般為1℃，空間分辨率一般為1米；通過配置適當?shù)墓忾_關可同時實現對多達64條通路的監控。

◆  軟件功能豐富：可設置多重溫度超限報警，如40℃預報警，50℃采取措施等，并且可以根據現場環境情況進行修正；在設定過溫報警的同時，還可以設定溫升速率異常報警，或定溫和差溫結合報警.

◆  自檢校正功能：設備具備實時自檢功能，一旦發生折斷或老鼠咬斷等意外情況系統會馬上發出提示信息并指示工作人員定位檢修，斷開的光纖用光纖熔接機接上即可繼續使用。此外，內置數據校正單元會對采集回來的溫度數據進行實時校正，避免因長期使用光源老化或其它情況引起偏差。

◆  兼容性：系統可以通過RS232、干接點、以太網等形式與PC、消防報警系統、SCADA等其他控制系統進行互連；

2.8 系統特點：

1、連續分布式測量

    分布式光纖傳感器是真正的分布式測量，可以連續的得到沿著探測光纜幾十公里的測量信息，誤報和漏報率大大降低。同時實現實時監測。

2、抗電磁干擾

    在高電磁環境中可以正常的工作光纖本身是由石英材料組成的，完全的電絕緣；同時光纖傳感器的信號是以光纖為載體的,本征安全，不受任何外界電磁環境的干擾。

3、本征防雷

    雷電經常破壞大量的電測傳感器。光纖傳感器由于完全的電絕緣，可以抵抗高電壓和高電流的沖擊。

4、測量距離遠，適于遠程監控

    光纖的兩個突出優點就是傳輸數據量大和損耗小，在無需中繼的情況下，可以實現幾十公里的遠程監測。

5、靈敏度高，測量精度高

    理論上上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器，實際已成熟的產品也證明了這一點。

6、壽命長，成本低，系統簡單

    光纖的材料一般皆為石英玻璃，其具有不腐蝕、耐火、耐水及壽命長的特性，通常可以服役幾十年。綜合考慮傳感器的自身成本以及以后的維護費用，使用光纖傳感器可以大大降低整個工程的最終運營成本。

7、系統具有自檢功能，可實時監測自身運行情況并輸出故障報警聲光信號

2.9系統軟件可靠性措施

    系統的可靠性中，軟件占很大的比例，因?yàn)檐浖收希貏e是系統死機帶來的危害是最大的，因此我們所采用的系統軟件，整個開發過程按正向設計進行。實時多任務操作系統自行設計和編寫，確保整個系統中沒有不清楚的部分。整個軟件經過嚴格測試，確保系統不死機，不出故障。

三、工程實施

光纜安裝

共計1個罐體需要安裝測溫光纜，測溫光纜采用每條油罐從底部沿消防管到頂部，頂部再安裝1圈纜敷設一條測溫光纜的方式來測量油罐環境溫度，設備為1通道儀器，共計1條光纜，每個罐體光纜依次連接。測溫光纜通過錫箔膠帶固定（或捆扎在消防管上）在油罐表面圍由橋架處引致電纜溝，在去往集控室。

酒罐光纜敷設： 測溫光纜預計共計200米，1個儲罐，，因?yàn)楣摅w周圍有攀登樓梯，消防水管，不便于光纜穿越。  測溫光纜的固定，使用吊繩吊板講安裝人員從上而下依次固定，一個人在頂部防護，一個人在底面使用繩索防護，在由兩個人配合布線。此過程為高空作業，務必早保證安全的前提下進行安裝。

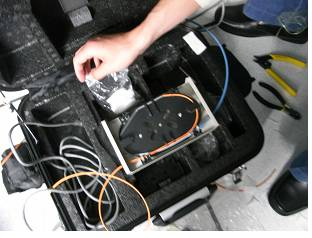

光纜接續

測溫光纜是通過尾纖與分布式光纖測溫系統連接在一起的，而尾纖與測溫光纜之間通過光纖熔接機連接，熔接點位于測溫光纜單元旁的光纖終端盒內。除此之外，測溫光纜應盡可能減少熔接點。測溫光纜的末端預留一定長度后盤成圈，并用油膏封死光纖末端。

此外，在以下三種場景處也需要進行光纜的熔接操作：

1. 不同光纜盤之間接續；

2. 光纜斷點處；

3. 光纜較大損耗點處。

熔接步驟：

1. 剝開測溫光纜長度約50cm左右；

2. 固定測溫光纜剝開部分至接頭盒內；

3. 清洗測溫光纖；

4. 穿熱縮管，對多纖光纜完成分纖匹對；

5. 制作光纖端面，并熔接；

6. 盤內光纖固定；

   光纜余量設置規則

光纜余量，也稱之為光纜環，主要用于光纖測溫系統定位、測量環境溫度、防止測溫光纜敷設過程中光纜損傷所采用的一種措施。其設置場景如下：

（1） 測溫光纜應每個儲罐進出位置設10光纜余量段；

（2） 測溫光纜穿越不同的區域（如從引孔進入油罐）應設一光纜余量段；

（3） 需要測量環境溫度時，可通過設置光纜余量段來實現；

設置要點：

（1） 余量段長度為10 ~ 15 米；

（2） 使用3 ~ 4個尼龍?jiān)鷰⒂嗔慷谓壴森h(huán)狀；

（3） 牢靠固定，并且保證出入環處的光纜有較大的彎曲半徑。

系統配置清單

根據現場實際情況，本著實事求是的原則，按照甲方的要求，集中力量保重點、保工期，在人力、物力、機具上應做到保證。組織內部各工種平行作業，以達到相互之間相互配合，確保按期完成。

油罐敷設及穿線工作，按施工圖做好線纜對線、編號和包扎及記錄工作，便于系統設備的聯接及今后的維護和管理。

器材安裝按每個系統各自進行，注意避免施工中因忙亂丟失或損壞器材。

預先做好各種主機設備、電纜插頭的壓制和預制連接件等場外準備工作，以便為設備安裝作好充足準備，為設備安裝及調試節約時間。

四、項目管理目標保證措施

4.1質量保證措施

1. 工程質量是千秋大業、百年大計，在任何情況下，都不能忽視工程質量，公司建立以項目經理為首的質量保證體系，工程質量受工程師的直接監督。

2. 設立工程協調例會制。根據工程實施的進度，由雙方項目組共同召開工程協調會議，具體部署工程實施計劃、責任分工、工期進度安排、工作總結、以及就專業問題具體協商等。

3. 工程驗收簽制。在工程進展過程中，分階段向業主提交工程進度資料，得到業主的簽字認可批準后，方可進行下一步工作。在整個工程調試完工后，由業主組織相關部門和我公司共同驗收測試，各項指標合格后，方可簽收。

4. 建立質量崗位責任制，項目經理對工程質量負全責，專業工程師對本專業的工程技術質量負責任，質量員負責日常的質檢、監督、驗收，質量指標的控制，施工員負責本專業的質量監控。

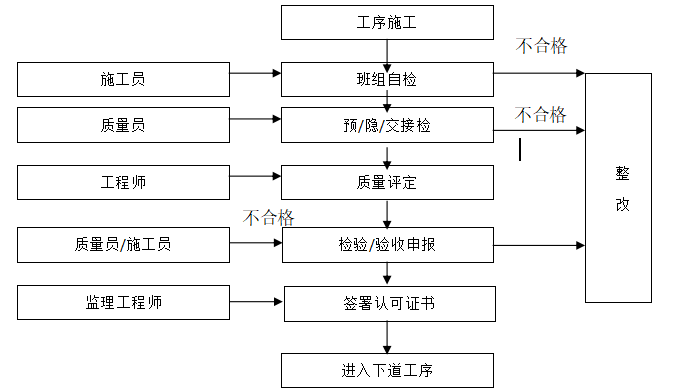

5. 質量檢查監督流程

4.2安全保證措施

1. 建立崗前培訓制度，無論新老工人，進入現場前，先進行安全培訓和安全考試，考試合格方能上崗。

2. 特種作業人員，必須按規定持特種工作操作證上崗，無證不上崗。

3. 建立施工現場安全、消防、文明生產管理規章制度。

4. 建立安全交底制度。施工員在安排下達任務的同時有書面和口頭安全交底。

5. 建立班組安全活動制度。每周班組進行一次安全例會或活動日，結合班組的生產實際，排除事故隱患，提出改進措施，安全員有針對性的對安全知識進行宣傳。

五、售后服務及技術支持

本系統屬全自動無人值守系統，運行過程中無需派人值守，也不產生任何運行費用。工程驗收通過后，系統即開始為期一年的系統免費保修期。在保修期內，除人為因素及不可抗拒因素外，我們將提供完全的免費維修。若因人為因素?fù)p壞，須按價承擔需更換的設備材料費。保修期滿后，我公司還可進行長期維修服務，收取配件成本費及維修工時費，如用戶有特殊要求，另行協議。

5.1電話支持服務

用戶在維護設備過程中，出現由于設備引起的技術故障，可通過電話或傳真的方式與公司聯系，并提供故障的詳細情況、服務請求時間、聯系人和聯系電話等。

公司擁有由技術工程師組成的電話支持小組，響應用戶的服務請求，協助并指導用戶解決問題。

公司提供每周7天、每天24小時的電話支持服務。

5.2現場支持服務

公司在接到用戶的技術支持服務請求后，如果不能通過電話支持服務解決問題，將委派技術工程師赴現場協助用戶排除故障。

公司根據故障對用戶業務造成的影響，將故障劃分為四種級別，劃分界定如下：

 一級故障：主要指設備在運行中出現系統癱瘓或服務中斷，導致設備的基本功能不能實現或全面退化的故障。

二級故障：主要指設備在運行中出現的故障具有潛在的系統癱瘓或服務中斷的危險，并可能導致設備的基本功能不能實現或全面退化。

三級故障：主要指設備在運行中出現的直接影響服務，導致系統性能或服務部分退化的故障。

       四級故障：主要指設備在運行中出現的，斷續或間接地影響系統功能和服務的故障。

公司對應每級故障，確定不同的現場響應時間。

5.3設備維修及投訴

1、 設備維修服務

用戶將故障器件通過郵寄或其它方式送達公司后，公司承諾在15天內將故障板件修復，并以郵寄或其它方式返回給用戶。

2、 設備更換服務

保修期內，凡屬設備自然故障或者設備質量原因造成損壞，公司按用戶通知及時免費予以更換。

凡屬用戶操作失誤、機房條件（包括但不限于：電壓、溫度、濕度等）惡劣，不符合相關標準而造成設備損壞，更換費用由用戶承擔。

保修期外的設備損壞，需要更換硬件，更換費用由用戶承擔。

公司建立專門的備件倉庫，縮短了設備更換的時間。
