一、測溫產品概述
在電力系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸。若對這些溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。
目前對高壓電氣設備溫度的監測，使用最多的方式是通過人工手持紅外設備定期巡檢。而此種方式有很多的弊端：
1 、 勞動強度大，需增加工作人員；
2 、 溫度測量不準，人為的 、環境的干擾因素大；
3 、 溫度的異常不能及時的發現；
4 、 對歷史數據無法進行及時 、有效的分析 。 因而存在無法及時發現故障的隱患；
5 、 電氣設備內部的一些關鍵接點的溫度無法測量。
針對目前高壓設備溫度監測的現狀，我司率先在國內推出了高壓電氣接點溫度在線監測系統，解決了在常規的溫度監測手段中所遇到的問題。通過多年的實踐，我公司推出了一系列的測溫產品，可適用于各種不同的測溫環境。產品已大量的運行在國內的各行各業的電力系統中，為避免高壓電氣設備事故起到了很好的監測作用 。實踐證明我公司的測溫產品性能穩定可靠，測量數據準確，并獲得了客戶的一致好評。
二 、測溫系統應用價值
安 全：1 、測溫系統產品的安全性 ：該系列產品采用 Zig bee 無線方式實現溫度在線監測，溫度傳感器直接安裝在高壓電器設備上，溫度傳感器采樣到的溫度數據通過無線電波的方式傳送出來，從而實現了高壓的徹底隔離 。保證了產品應用的絕對安全。
2、杜絕因高壓設備溫度過高導致的安全事故，保證電器設備系統的安全運行和企業的安全生產。
可 靠：1 、我公司系列測溫產品， 已經應用在各個行業，并安全運行 6 年以上。
2 、該系列產品通過了權威檢測機構的各項檢測。
3 、因系統實現了溫度實時的監測功能，可及時的發現設備的發熱故障。并通過對歷史數據的統計和分析，可對設備問題做出及時的預警，保證設備的可靠運行。
簡單靈活：1、產品安裝使用簡單，有各種型號的適用于不同場合的溫度傳感器，傳感器的安裝不會影響或降低設備的安全性能。
2 、我公司開發了各種應用場合的產品，多種組網方案，可方便不同客戶的需求。
3 、根據客戶的具體需求，公司可專門針對性的設計相應的方案。
效 益：1 、解決了傳統方式下工作人員定期現場巡查的勞動強度和增加工作人員帶來高成本的問題。
2 、解決了傳統測溫方式的溫度測量不準，受人為的 、環境的干擾因素大的問題。
3 、杜絕因設備發熱導致設備故障的情況發生，保證了設備安全可靠持續的運行，提高了企業經濟效益。
4 、該系統能及時發現并能提前預判設備的故障，提前消除設備故障，減少了設備的損壞 ，降低了企業的維護成本。
三 、測溫系統技改方案

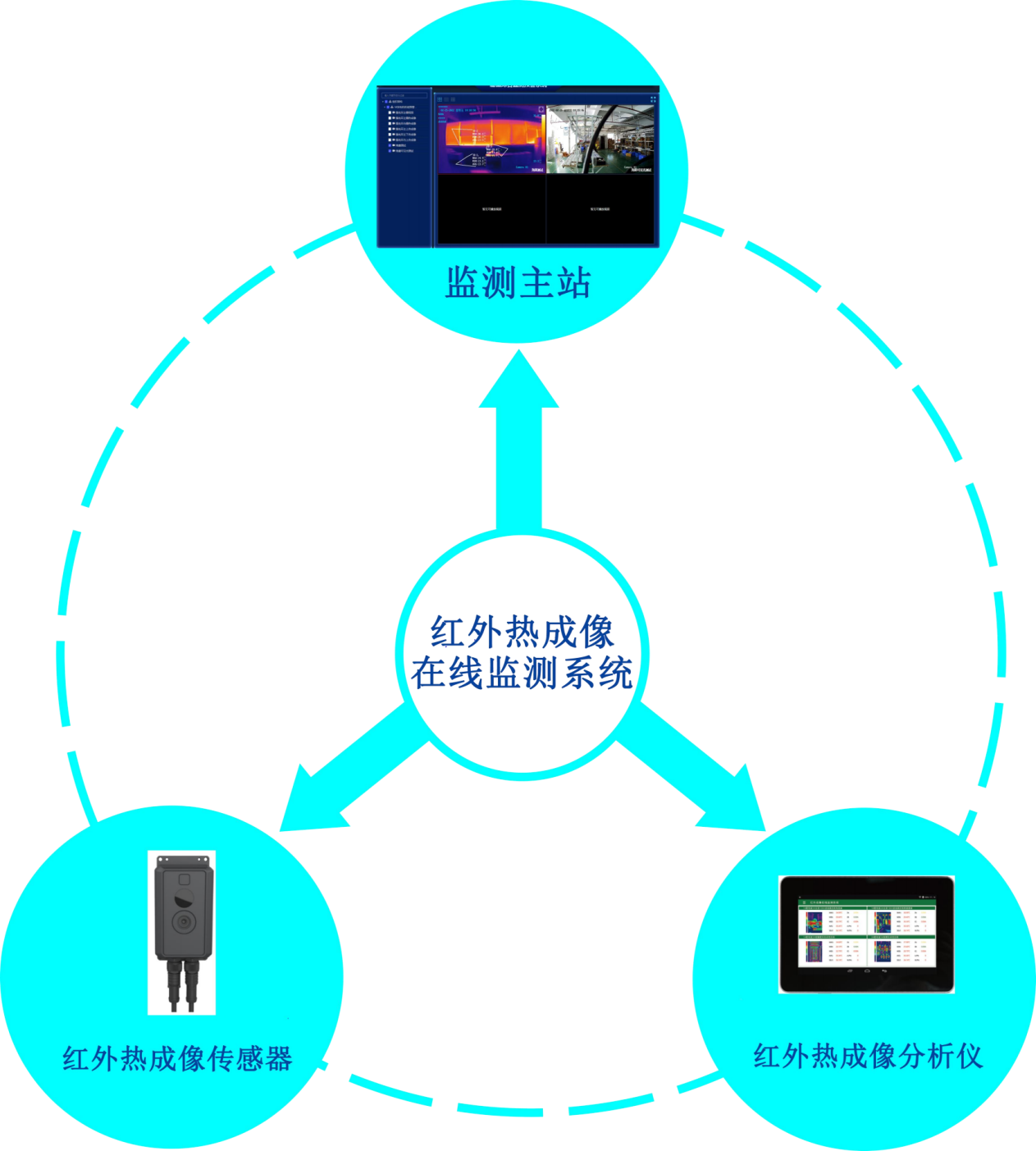

3.1 系統結構圖

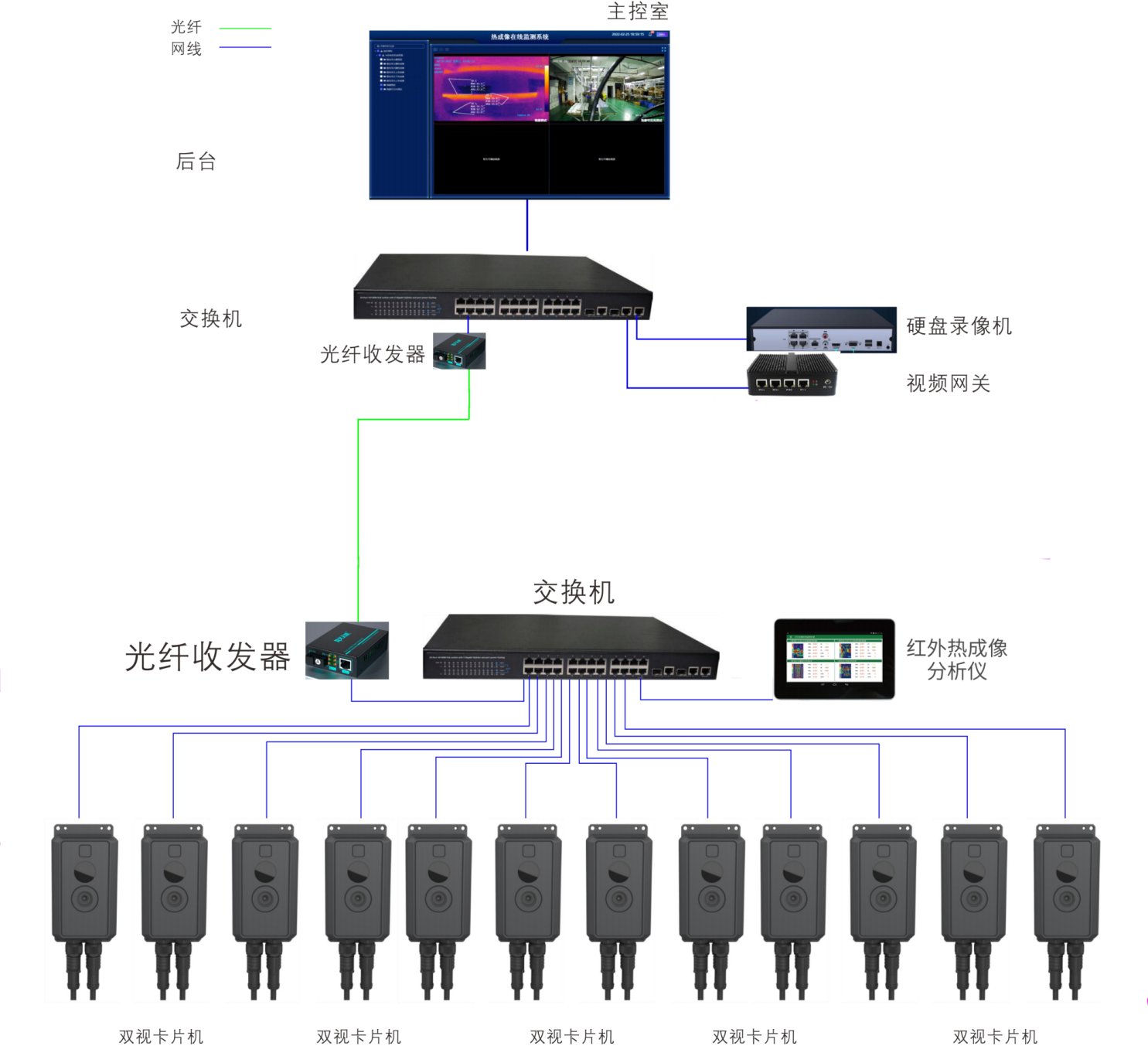

3.2 系統拓?fù)鋱D
組網方式：
備注：1 、在開關柜內安裝雙視卡片機2 、 卡片機通過網線接入交換機，3 、 配電室與主控室之間通過光纖傳輸
四、系統設備介紹
4.1 監控系統軟件簡介

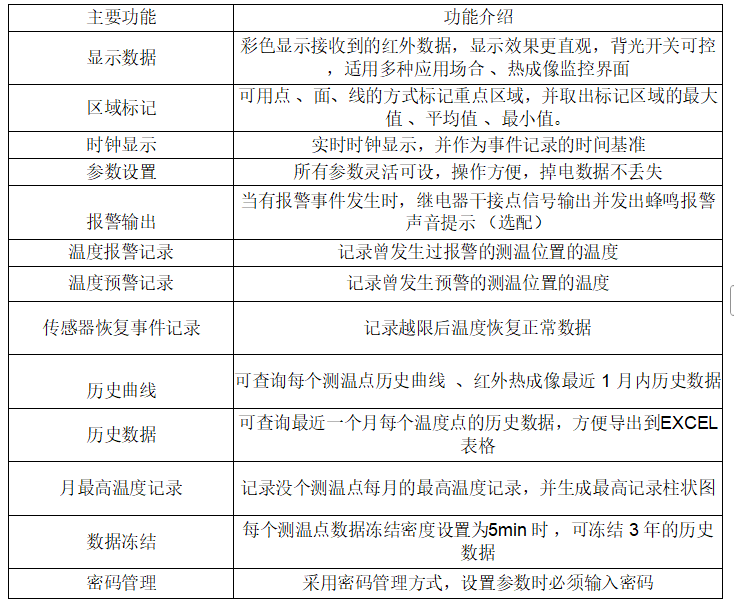

測溫監控系統主要包括主監控中心界面、參數設置、溫度數據查詢、告警以及溫度值實時曲線和歷史曲線 。主要功能如下：
◆ 紅外界面
在顯示界面可以顯示紅外熱成像界面。
◆ 溫度監測：
在監控系統上集中顯示被測各點的溫度值。
◆ 報警功能：
實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能（需后臺帶音響）。
◆ 故障顯示：
被測設備溫度點的位置非正常工作時顯示故障。
◆ 數據庫功能：
存儲所有被測點的各個時刻的溫度值， 以便進行數據查詢與歷史曲線顯示。
◆ 權限管理：
可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。
◆ 遠程通信：
系統提供 RS485 、 以太網 、CAN 總線通訊方式， 以滿足遠程通信。

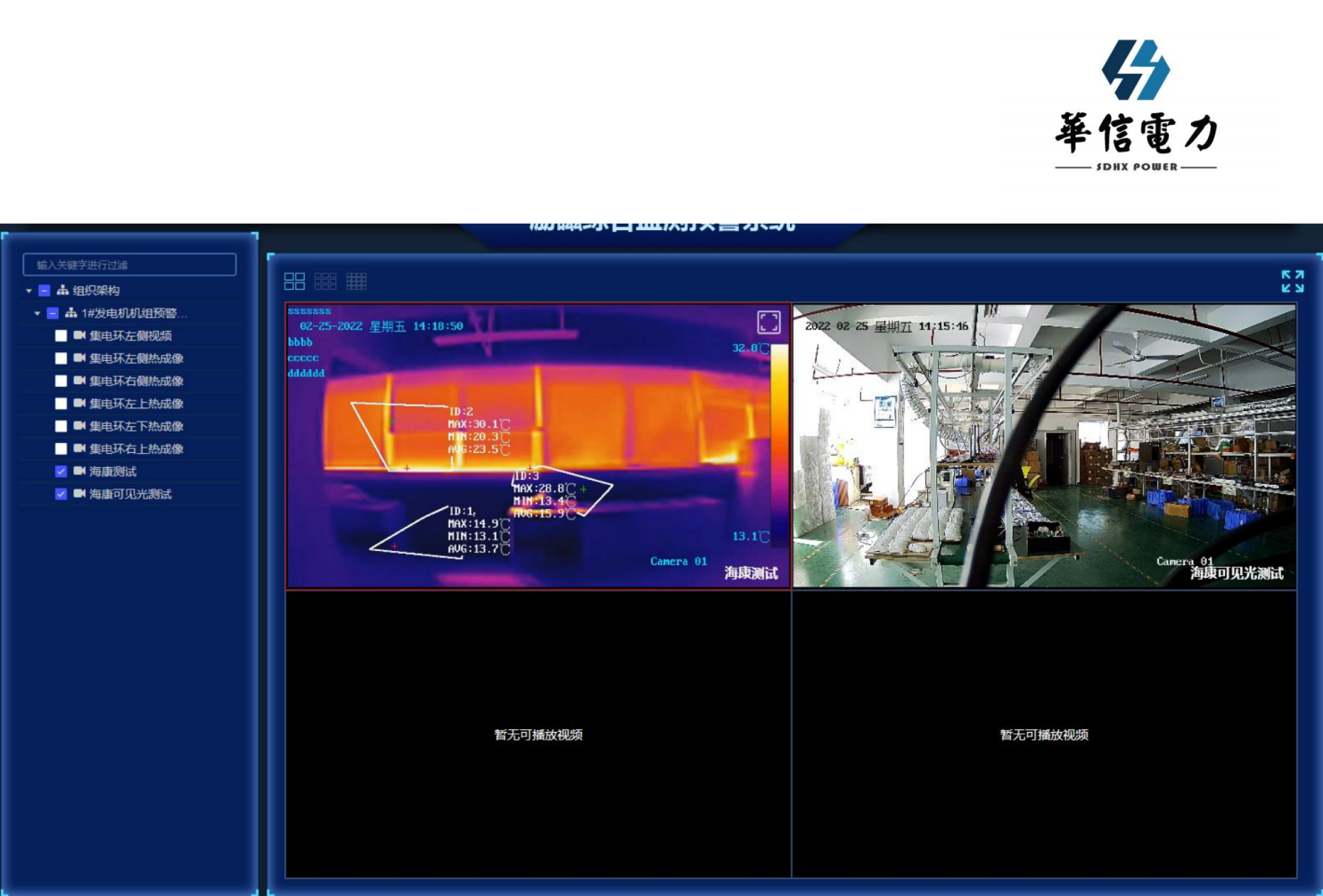

紅外監控主界面圖示：

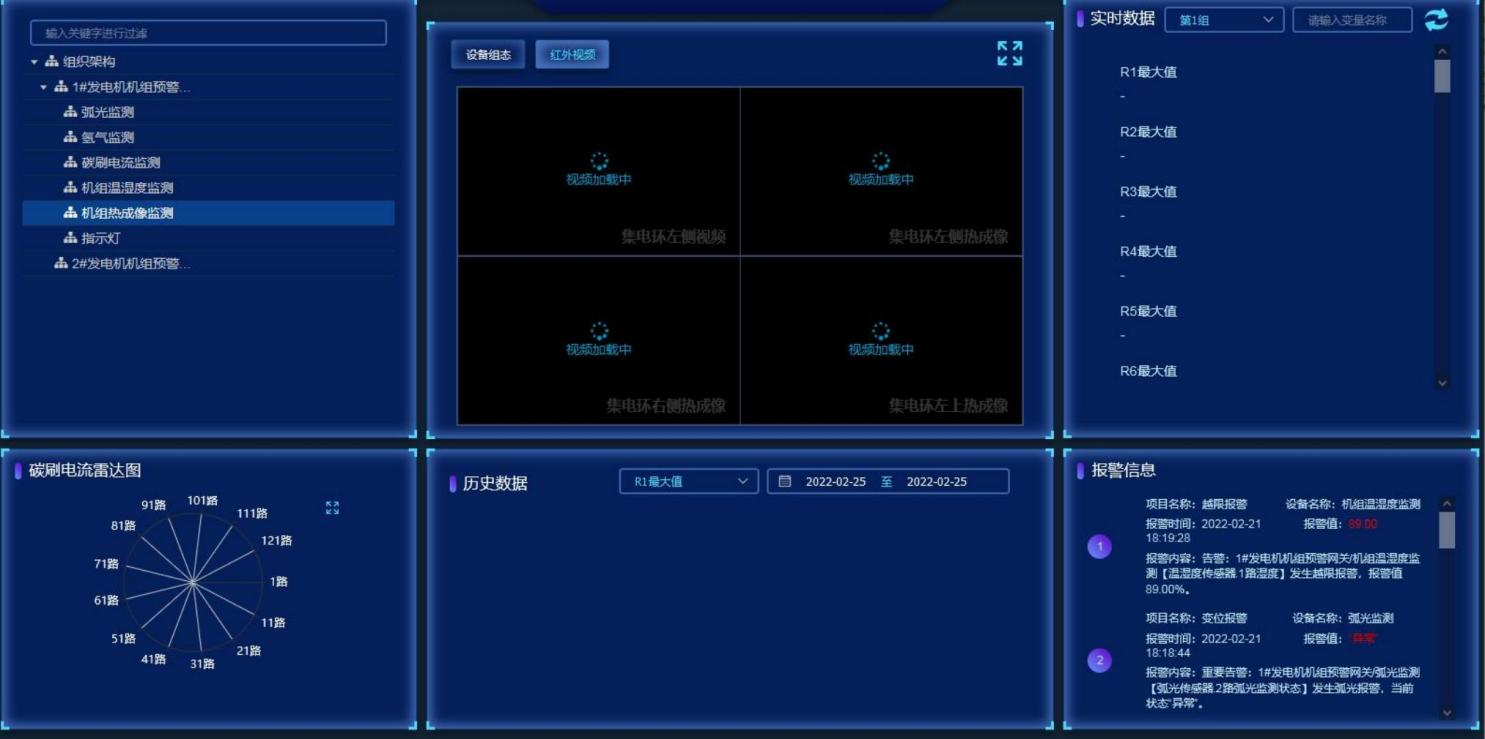

溫度顯示：

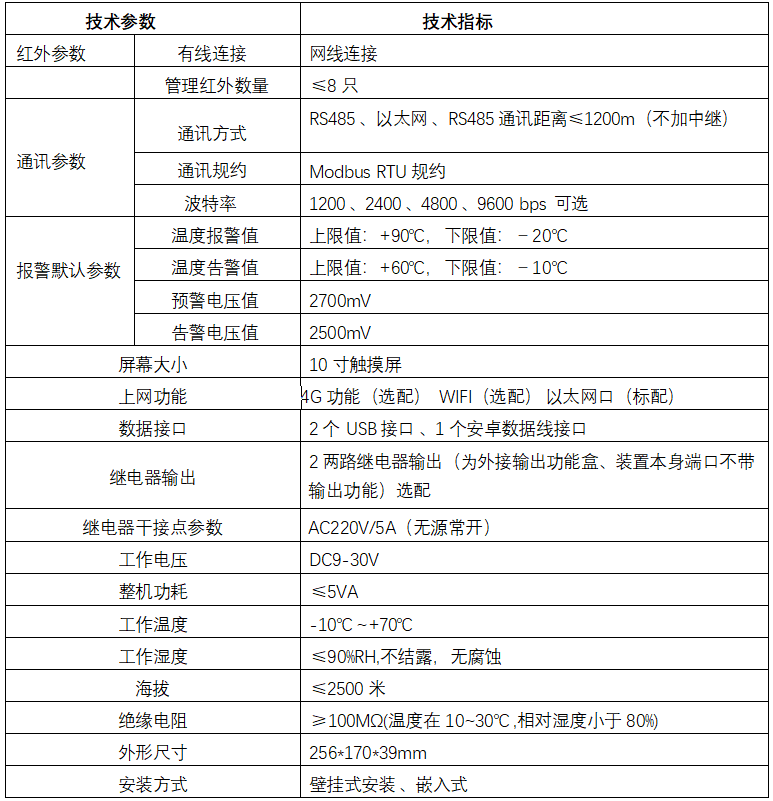

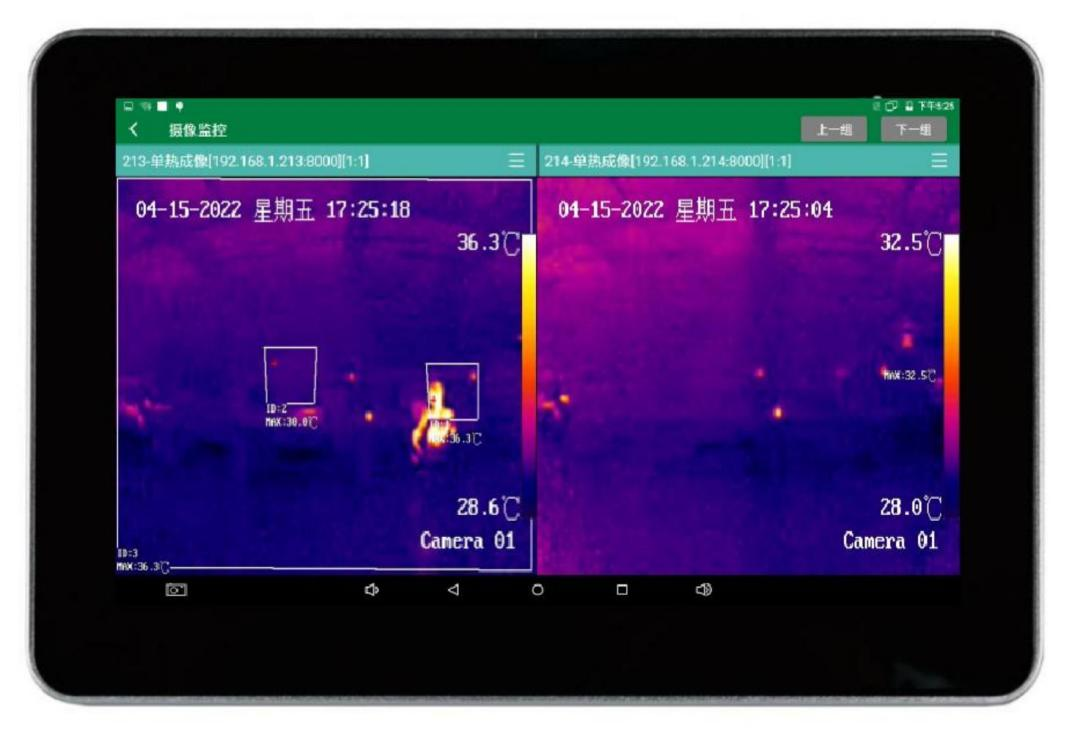

4.2 紅外顯示主機

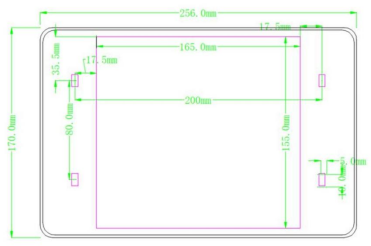

外形尺寸：
4.3 紅外雙視卡片機簡介
紅外熱成像卡片機（以下簡稱設備）是集可見光和熱成像圖像為一體的測溫產品。
內置高靈敏度紅外探測器和高分辨率可見光探測器，可對場景中重要電氣設備進行全天候的實時溫度監測，探測電氣設備的溫度變化，實現精準測溫。
當發現溫度異常時進行聲音報警提醒，協助用戶快速定位隱患點，降低財產損失，減少安全隱患。
設備還支持雙光融合 、畫中畫等圖像處理技術，實現熱成像和可見光圖像融合疊加，提高對圖像細節的辨識度。
設備通過瀏覽器或客戶端軟件，實現遠距離傳輸和實時視頻瀏覽和配置等功能。
設備安裝方便 、使用簡單，不需要繁瑣的綜合布線，可廣泛應用于電力測溫 、室內防火 、工業制造 、軌道交通等室內測溫環境。

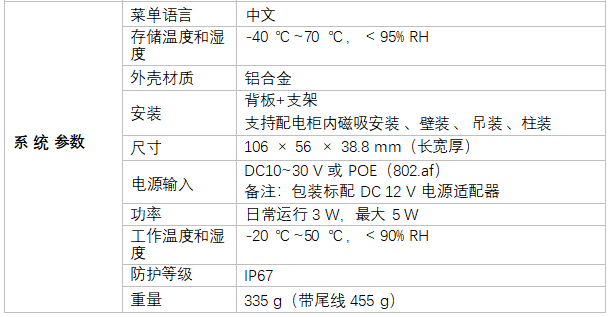

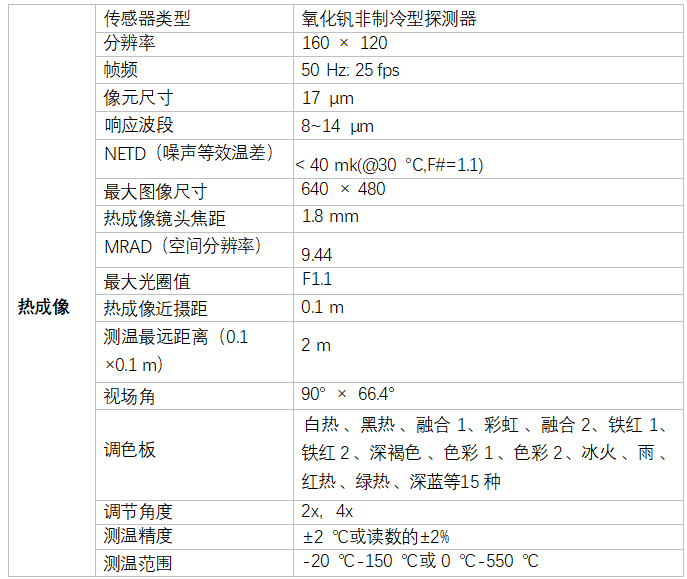

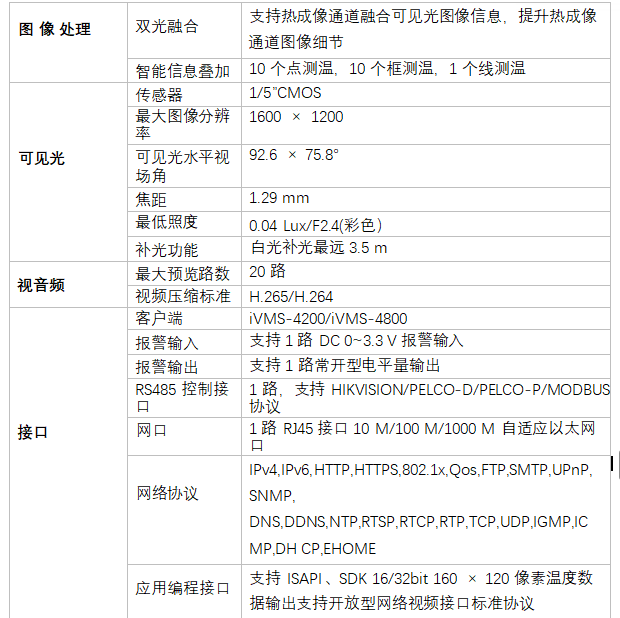

技術參數：
外形尺寸：
五 、安裝示例

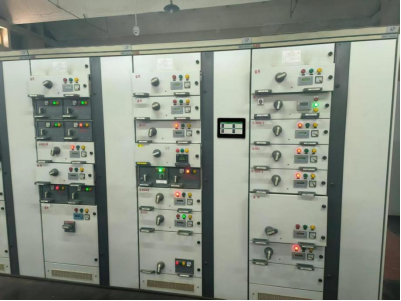

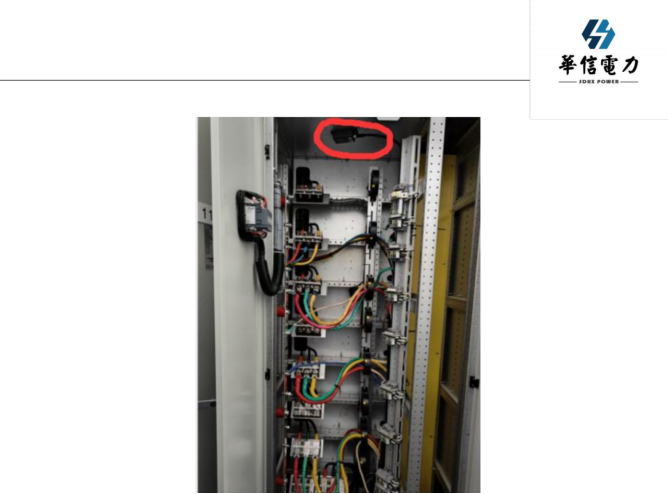

紅外熱成像主機采用定制支架安裝于電纜室柜門
備注：安裝方式為吸附式安裝、一般安裝在高壓柜斷路器室、電纜室等部位、雙視卡片機鏡頭對準需要測溫的部位。雙視卡片機采用POE 供電通過網線連接到 POE 交換機上、走線需注意柜內安全距離。
